產品詳情

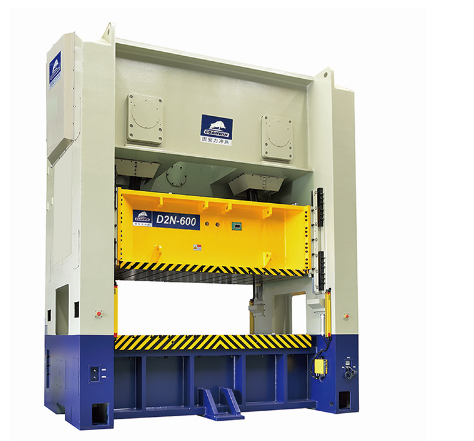

多功能龍門沖床高剛性機身，機身變形量小，模具使用壽命大幅度提升。
·低噪音、低震動、下料剪斷噪音小。
·行程次數變頻可調。
·液壓過載保護裝置，過載自動緊急停車，保護沖床和模具安全。
·左右偏心負荷強。
·精密沖床制造廠家固鎖式六面長導路，精度高。
·人機界面，操作便利。
型式 | D2N-110 | D2N-160 | D2N-200 | D2N-250 | |||||||
S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | ||||
噸數 | Ton | 110 | 160 | 200 | 250 | ||||||
沖力發生位置 | mm | 5 | 3 | 6 | 3 | 6 | 3 | 7 | 3 | ||
行程長 | mm | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 | ||
每分鐘行程數 | s.p.m | 35-65 | 50-110 | 30-55 | 40-85 | 20-50 | 35-70 | 20-40 | 30-60 | ||
閉合高度 | mm | 400 | 435 | 450 | 400 | 500 | 450 | 550 | 450 | ||
滑塊調整量 | mm | 100 | 100 | 120 | 120 | ||||||
上工作臺尺寸 | mm | 1400x500x70 | 1600x650x70 | 1850x750x95 | 2300x900x95 | ||||||
下工作臺尺寸 | mm | 1600x650x130 | 1800x760x150 | 2200x940x170 | 2500x1000x170 | ||||||
側向開口 | mm | 700x450 | 700x450 | 900x600 | 900x600 | ||||||
主電動機 | kwxp | 11x4 | 15x4 | 18.5x4 | 22x4 | ||||||
滑塊調整機構 | kwxp | 1x4 | 1x4 | 1x4 | 2x4 | ||||||
使用空氣壓力 | kg/cm2 | 6 | 6 | 6 | 6 | ||||||
沖床精度 | GB/JIS一級 | GB/JIS一級 | GB/JIS一級 | GB/JIS一級 | |||||||
上模重量 | kg | 1000 | 1200 | 1500 | 2000 | ||||||
模墊能力 | Ton | 3.6x2 | 6.3x2 | 10x2 | 14x2 | ||||||
D2N-300 | D2N-400 | D2N-500 | D2N-600 | |||||
S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | |
300 | 400 | 500 | 600 | |||||
7 | 3 | 7 | 3 | 10 | 12 | |||
300 | 170 | 300 | 170 | 350 | 300 | 350 | 300 | |
20-35 | 30-50 | 20-35 | 20-40 | 15-25 | 20-35 | 15-25 | 20-30 | |
550 | 450 | 550 | 450 | 600 | 550 | 700 | 600 | |
120 | 120 | 120 | 150 | |||||
2400x900x95 | A 2500x1000x95 | A 2600x1100x100 | 3400x1100x110 | |||||
B 3000x1000x95 | B 3200x1100x100 | |||||||
C 3200x1000x95 | ||||||||
2500x1000x190 | A 2700x1100x190 | A 3200x1400x220 | 3600x1200x230 | |||||
B 3200x1100x190 | B 2800x1200x220 | |||||||
C 3400x1100x190 | ||||||||
900x600 | 900x600 | A 900x600 | 900x600 | |||||
B 900x600 | ||||||||
30x4 | 37x4 | 45x4 | 55x4 | |||||
2x4 | 2x4 | 3.7x4 | 5x4 | |||||
6 | 6 | 6 | 6 | |||||
GB/JIS一級 | GB/JIS一級 | GB/JIS一級 | GB/JIS一級 | |||||
2000 | A | 2400 | 4000 | 6000 | ||||
B | ||||||||
C | 3200 | 4000 | 6000 | |||||
D | ||||||||
14x2 | 14x2 | |||||||

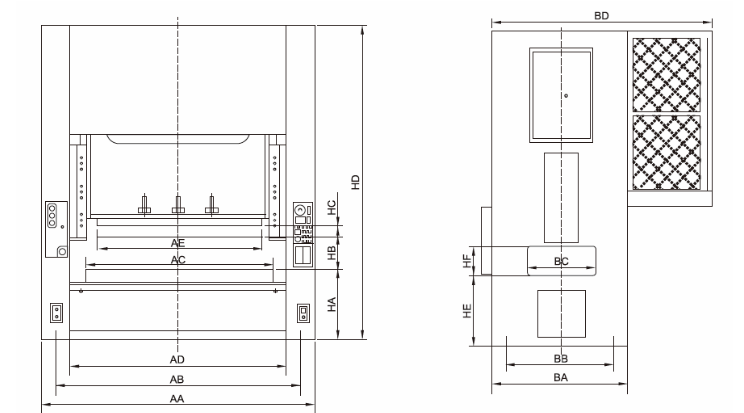

型式 | D2N-160 | D2N-200 | D2N-250 | D2N-300 | D2N-400 | |||||
S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | S型 | H型 | |
AA | 2800 | 3000 | 3700 | 3700 | 4100 | |||||
AB | 2500 | 2700 | 3350 | 3350 | 3750 | |||||
AC | 2000 | 2200 | 2500 | 2500 | 3200 | |||||
AD | 2100 | 2290 | 2900 | 2900 | 3300 | |||||
AE | 1600 | 1900 | 2200 | 2200 | 3100 | |||||
BA | 1400 | 1750 | 1800 | 1800 | 2100 | |||||
BB | 1200 | 1550 | 1450 | 1450 | 1940 | |||||
BC | 900 | 900 | 900 | 900 | 900 | |||||
BD | 2150 | 2500 | 2950 | 2950 | 3129 | |||||
HA | 800 | 900 | 1000 | 1000 | 1200 | |||||
HB | 450 | 400 | 500 | 450 | 550 | 450 | 550 | 450 | 550 | |
HC | 190 | 130 | 250 | 150 | 280 | 170 | 300 | 170 | 300 | |
HD | 3400 | 3300 | 3750 | 3600 | 4250 | 4040 | 4400 | 4170 | 5195 | |
HE | 900 | 900 | 1000 | 1150 | 1150 | |||||
HF | 90 | 600 | 600 | 600 | 1150 | 1150 | ||||
標準附屬品 | 選擇性附屬品 |
變頻器 | |
觸摸屏 | |
預裁計數器 | |
預斷計數器 | 電動式黃油潤滑裝置(C1N160及160以上標配） |
電子凸輪 | 氣壓模墊裝置 |
油壓式過載保護裝置 | 腳踏開關 |
手動式滑塊調整裝置（C1N60及60以下） | 快速換模裝置（舉模器、夾模器或移模臂） |
電動式滑塊調整裝置（C1N60以上） | 滑塊上部打料裝置 |
機械式模高指示器（C1N60及60以下） | 模具照明裝置 |
電動式模高指示器（C1N60以上） | 光電保護裝置 |
滑塊及模具平衡裝置 | 送料機（空氣、機械及NC各類） |
曲軸角度指示器 | 料架 |
計數器 | 矯平機 |
空氣源接頭 | 機械手 |
二度落保護裝置 | |
誤送檢測裝置 | |
電源插座 | |
維護工具及工具箱 | |
使用說明書 | |
防震腳 |
